ТОЗ-11
— однозарядная винтовка под патрон кольцевого воспламенения калибра 5,6 мм со свинцовой пулей весом 2,6 г конструкции К.И.Шехватова. Старая модель, изготавливалась с 1946 по 1947 год. Облегченный вариант винтовки ТОЗ-8, предназначенный для промысловой охоты. Вес около 2 кг. Затвор, как и у ТОЗ-8 продольно-скользящий, запирание производится поворотом его стебля. Прицел секторный с установкой до 250 м. Ложа березовая полупистолетная.

ТОЗ-16, ТОЗ-16-01
— однозарядный промысловый карабин под патрон кольцевого воспламенения калибра 5,6 мм со свинцовой пулей весом 2,6 г конструкции В.Л.Чернопятова, Г.П.Носкова, В.И.Чувахина и В.П.Очнева. Предназначен для охоты на птиц среднего размера и мелких зверей. Модель 1956-1957 гг.
Ствол конический с раструбом на конце жестко соединен со ствольной коробкой и имеет четыре винтовых нареза. В дульной части ствола есть утолщение, служащее для упрочнения его, а на переднем торце ствола имеется углубление, предохраняющее дульную часть канала от механических повреждений. Запирание осуществляется продольно-скользящим болтовым затвором с поворотом рукоятки затвора вправо вниз. Постановка боевого взвода курка на шептало, поджатие боевой пружины и досылка патрона в патронник из вкладыша ствольной коробки производится при движении затвора вперед во время запирания канала ствола. Запирание осуществляется поворотом. Гильза извлекается из патронника при движении затвора назад с помощью выбрасывателя и отражается из ствольной коробки специальным выступом на вкладыше, расположенном на дне коробки.
Ударный механизм ударникового типа смонтирован в затворе, а спусковой — в нижнейчасти ствольной коробки и обеспечивает спуск «с предупреждением». Предохранитель кнопочного типа блокирует шептало. Прицельное приспособление состоит из трапециевидной или прямоугольной мушки и открытого секторного прицела с установками до 250 м. Ложа березовая или буковая, полупистолетная без выступа под щеку с пластмассовым затыльником.
Длина ствола — 536 мм, всего карабина — 1020 мм. Длина прицельной линии 435-535 (480) мм. Усилие на спусковой крючок от 0,8 до 2 кг. Вес не более 2,6 кг. Поперечник рассеивания пуль в серии из 4-х выстрелов на 50 м не более 5,5 см. Карабин прост и безотказен, но разборка затвора затруднена.
С 1977 года выпускалась модельТОЗ-16-01, которая по сравнению с ТОЗ-16 имеет незначительные изменения, связанные с унификацией ствола, ствольной коробки и затвора с таковыми у спортивной винтовки ТОЗ-8М. Аналогичной модернизации подверглись также пятизарядные карабины ТОЗ-17 и ТОЗ-18, получившие маркировку соответственно ТОЗ-17-1 и ТОЗ-18-1. Модернизация повысила эксплуатационные качества карабинов, меткость и кучность стрельбы, улучшила защищенность ствольной коробки от загрязнения и позволила отказаться от прежнего неудобного предохранителя, заменив его надежным флажковым.
В последние годы производства карабинов ТОЗ-16-1, ТОЗ-17-1 и ТОЗ-18-1 они оказались неконкуретноспособны на международном рынке, поскольку не допускали применение усиленных малокалиберных патронов, получивших широкое распространение за рубежом. Поэтому в конце 1980-х годов было объявлено о прекращении производство этих карабинов (Упиров, 1988, ОиОХ,№ 12).

ТОЗ-17, ТОЗ-17-01
— пятизарядный промысловый карабин под патрон кольцевого воспламенения калибра 5.6 мм со свинцовой пулей весом 2,6 г. конструкции В. Л. Чернопятова, Г.П.Носкова, В.И.Чувахинаи В.П.Очнева. Модель 1956-1957 гг. В последнее время выпускалась модификация ТОЗ-17-01. Отличается от ТОЗ-16-01 только наличием коробчатого отъемного магазина на 5 патронов и второго — запасного. Шейка ложи может быть прямой или полупистолетной формы. Общий вес до 2,7 кг. Поперечник рассеивания пуль — 6 см.
Для стрельбы применяются нормальные и целевые патроны бокового огня.
Ствол с четырьмя нарезами и длиной 536 мм запрессован в коробку. Углубление на переднем торце ствола предохраняет дульную часть канала от механических повреждений. Затвор продольно-скользящий, с предохранителем. Запирание патронника осуществляется поворотом рукоятки стебля затвора в поперечном пазу ствольной коробки. Прицел открытый, секторный, рассчитан для стрельбы на дистанции до 250 м. Мушка трапециевидная. Магазин сменный, на пять патронов. Детали ударного механизма смонтированы в затворе, спускового механизма — в коробке. Поджатие боевой пружины происходит при перемещении затвора в переднее положение. Гильзы извлекаются из патронника выбрасывателем и отражаются выступом вкладыша коробки. Ложа обычно изготавливалась из березы.

ТОЗ-18и ТОЗ-18-01
— пятизарядный промысловый карабин под патрон кольцевого воспламенения калибра 5.6 мм со свинцовой пулей весом 2,6 г с оптическим прицелом двукратного увеличения. Предназначен для охоты на мелких пушных зверей и птиц.
Разработан в 1956-1957 годах на основе карабина ТОЗ-17 тем же коллективом конструкторов (Носков ГП., Чувахин В.И., Очнев В.П.), отличается от него наличием оптический прицел в дополнение к обычному открытому прицелу, а также стволом цилиндрической формы без раструба. Снабжен запасным магазином. Вес до 3 кг.
В последнее время выпускалась почти одинаковая модель ТОЗ-18-01 тоже с оптическим прицелом.
Для стрельбы применяются нормальные и целевые патроны бокового огня.
Ствол запрессован в коробку. Углубление на переднем торце ствола предохраняет дульную часть канала от механических повреждений.
Затвор продольно-скользящий, имеет предохранитель. Запирание патронника осуществляется поворотом рукоятки стебля затвора в поперечном пазу ствольной коробки. Магазин сменный, на 5 патронов. Детали ударного механизма смонтированы в затворе, спускового механизма — в коробке. Поджатие боевой пружины

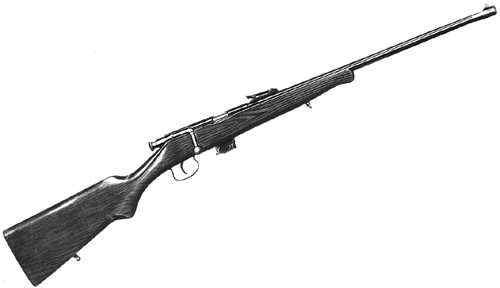

ТОЗ-17

ТОЗ-17
