ТОЗ-7А.
В 1929 году Тульский оружейный завод выпустил малокалиберную винтовку под названием модель 7А. Она отличается от предыдущего образца следующими изменениями: 1) ствол снаружи не конической, а цилиндрической формы и более тяжелого веса; 2) шаг нарезов уменьшен с 480 до 350 мм; 3) шейка ложи пистолетной формы и утолщенным цевьем; 4) винтовка тяжелее винтовки предыдущего образца и 5) затвор имеет уменьшенный диаметр и помещается в цилиндрической муфте, что ускоряет заряжание. Прицел такой же, как и на винтовке предыдущего образца.
Разборка и сборка. Разборку производится только при осмотре, чистке и смазке винтовки. Излишне частая разборка причиняет мелкие неисправности (побитое™, помятости и т.д.) и вредна, так как ускоряет износ механизмов. Разборка и сборка затвора производятся только в случаях сильного его загрязнения, проникновения в ложу песка и пр.
Разборку винтовки производить в следующем порядке:
а) указательным пальцем левой руки нажать на спусковой крючок до отказа назад, а правой рукой вынуть затвор;
б) разобрать затвор, для чего выколоткой вытолкнуть шпильку курка и отделить от курка; отверткой вывинтить гайку затвора, вынуть ударник с боевой пружиной и отделить пружину от ударника;
в) вытолкнуть шпильку выбрасывателя, отделить его, вынуть пружину;
г) вытолкнуть выколоткой (в 2 мм) со стороны паза выбрасывателя пятку бойка и аккуратно отделить, вынуть пружину отбоя и отбой;
д) отделить ствол отложи, для чего: 1) отвернуть винт упора ствола, 2) отвернуть винт хвоста ствольной коробки, 3) вложить в ствольную коробку указательный палец и, приподнимая вверх, отделить ствол;
е) отделить спусковой механизм и разобрать его, для чего: 1) отвернуть винты спусковой пружины и отделить спусковой механизм от ствольной коробки, 2) вытолкнуть шпильку спускового крючка и 3) отделить пружину от крючка;
ж) отделить вкладыш, для чего, положив ствол нижней стороной вверх, отвернуть останов и вынуть вкладыш;
з) разобрать останов, вынув упор и отделив пружину упора. Сборка винтовки производится в обратном порядке.

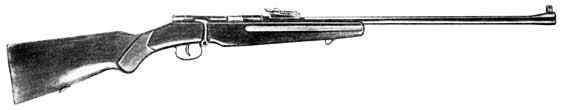

ТОЗ-8

ТОЗ-8


ТОЗ-8 и ТОЗ-9
Малокалиберные винтовки тренировочного типа под патрон 5,6×16 мм кольцевого воспламенения. Старые спортивные модели 1932-1 946 гг. Предназначены для начальной подготовки спортсменов, но на протяжении большого промежутка времени с успехом использовались охотниками-промысловиками (ТОЗ-8М) благодаря точному бою, простоте устройства и надежности.
Модели ТОЗ-8 и ТОЗ-9 можно считать в известной степени унифицирован ными образцам и; их различие заключается в том, что ТОЗ-9 имеет магазин, а ТОЗ-8 является однозарядной винтовкой. В ТОЗ-9 изменено цевье. В остальном же конструкция обеих моделей аналогична.
ТОЗ-8. Однозарядная спортивная винтовка конструкции Д.М.Кочетова с ударно-спусковым механизмом ударникового типа под патрон кольцевого воспламенения калибра 5,6×16 мм со свинцовой пулей весом 2,6 г. Ствол цилиндрической формы длиной 600-640 мм еще более толстый и тяжелый, чем у предыдущих образцов. Ствольная коробка с тыльной стороны закрыта крышкой, мушка цилиндрическая с удлиненным основанием. Затвор продольно-скользящий, запирание производится поворотом его стебля. Передняя часть затвора уменьшенного диаметра с насаженной муфтой, поворачивающейся при поворотах затвора. Предохранитель отсутствует. Березовая ложа имеет утолщенное широкое цевье и пистолетной формы шейку. Вес 3-4 кг.

ТОЗ-8М. В 1934 году Тульским оружейным заводом выпущена малокалиберная винтовка модель 8А. Калибр, патрон и ствол такие же, как и для предыдущего образца. Данная винтовка выгодно отличается от ТОЗ-8 более совершенным прицелом секторного типа, допускающим быструю и точную установку по высоте. Мушка снабжена кольцевым намушником. Затвор малого диаметра и без муфты; он совершеннее затвора винтовки предыдущего образца, потому что не дает прорыва газов назад, но также удобен при заряжании. Ложа — со значительно утолщенным цевьем. Винтовка тяжелее предыдущего образца.
Устройство. Малокалиберная винтовка ТОЗ-8 состоит из ствола, прицела и мушки, ствольной коробки, затвора, вкладыша, спускового механизма, колпачка ствольной коробки и ложи.
Ствол длиной 640 мм, имеет четыре винтовых нареза слева направо вверх, каждый из которых делает около двух оборотов. Длина хода нареза равна 35 см. На стволе, впереди прицельной колодки, нанесены заводское клеймо, номер винтовки и год ее изготовления.
Снаружи на дульной части ствола в продольном пазу укреплено основание мушки, на котором помещаются мушка с кольцевым намушником. На задней части ствола имеются два продольных паза, в которые входят выступы прицельной колодки.
Задний конец ствола имеет пенек, к которому крепится передняя часть ствольной коробки. Для более прочного соединения она скреплена с пеньком ствола специальной шпилькой. На обрезе пенька имеются два гнезда: правое — для помещения головки выбрасывателя и левое — для помещения головки гильзодержателя. Снизу пенек имеет вырез для помещения выступа вкладыша.
Снизу на передней части ствольной коробки имеется поперечный паз, в котором укреплен упор, в нарезное гнездо которого ввинчивается винт упора, скрепляющий ствол с ложей. У винтовок выпуска 1950— 1953 гг. упор не изготовлялся, а гнездо для винта упора делалось снизу, на передней части ствольной коробки.
Ствольная коробка служит для помещения в ней затвора и вкладыша. К ней также прикреплен спусковой механизм.



Совет:
Углубление на переднем торце ствола предохраняет дульную часть канала от механических повреждений.
